Produktinformationen

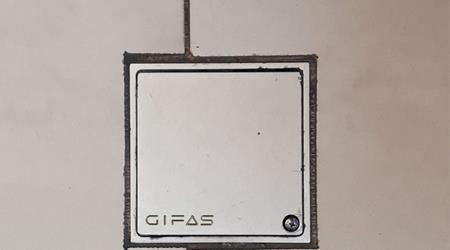

FONTO 2005 - Bodensteckdose mit Klappdeckel, Kabelauslass und nivellierbarem Rahmen
(Nivellierfüße optional erhältlich)

Anwendung: Innenbereich

Technische Daten
Außenmaße (L x B) 110 x 95 mm
Einbautiefe ca. 75 mm
(Auslieferungszustand)
Nivellierbar 72 - 78 mm
Einbauhöhe mit Nivellierfüßen
(optional)
88 - 130 mm

Einbauhöhe mit Gewindestiftverlängerung
(optional)
88 - 230 mm
(Gewindestift nach Bedarf kürzen)
Material Aluminium natur
Farbe  Aluminium natur
Maximale statische Flächenbelastung
in Anlehnung an EN 50085
20kN

Max.Leiterquerschnitt abhängig von Moduleinsatz



  • Im versetzten Zustand nivellierbarer Rahmen (ca. +/- 3 mm) zur einfachen Anpassung an das fertige Bodenniveau
  • Bodeneben zu setzende Bodensteckdose mit Klappdeckel
  • Für 1x Einsatz 45 x 45 x 4 mm (z.B. Schuko, RJ45, TV, HDMI, USB etc.)
  • Im geschlossenen Zustand befahrbar
  • Im geschlossenen Zustand geeignet zur Pflege mit Nasskehrgeräten (IP65)
  • Im gesteckten Zustand: nur für trockengepflegte Böden (IP20)

Nivellierfüße (optional):
dienen nur zum Einrichten der Bodensteckdose. Die Belastungsklasse / Stabilität wird nur durch Hinterfüllung der Bodensteckdose mit tragfähigem Material (Mörtel, Beton, ...) erreicht.

Im versetzten Zustand kann der nivellierbare Rahmen/Deckel (+/- 3mm) einfach an das fertige Bodenniveau angepasst werden.

3D-Download-Service
Damit Sie unsere Bodendosen gleich in Ihre Projektplanung integrieren können, stellen wir Ihnen die verschiedenen Varianten als stp-Files zur Verfügung.
>> weiter zum Download 3D-Daten Bodensteckdosen (stp-File)
productlabel

Bestückungsbeispiele

Tabelle wird geladen...

Maßzeichnungen
