Produktinformationen

Unterflurverteiler PIAZZA 700 - Massive Edelstahlkonstruktion 700 x 700mm, bis 400kN belastbar, Gasdruckfedern zum leichteren Öffnen, Schachtdeckel individuell befüllbar (Wannentiefe 70 mm), Verteiler nach Kundenwunsch.

Lieferumfang
Die Edelstahlkonstruktion mit befüllbarem Schachtdeckel wird inklusive Haupt- und Klemmverteiler anschlussfertig auf einem Betonschacht H=600 mm DN800 montiert geliefert.

Technische Informationen

  • Die Deckelverriegelung erfolgt mit einer versenkten, deckelebenen Inbusschraube rostfrei M10 (Verschlusswerkzeug im Lieferumfang).
  • Befüllbares Kabelaustritts-Einschubstück im Schachtdeckelrahmen eingebaut. Kabelauslass 130 x 100 mm.
  • Die Deckelwanne mit einer Tiefe von 70 mm kann individuell befüllt werden.
  • Im Schachtdeckel ist ein selbstregulierendes Heizband verlegt, um auch bei Frost ein problemloses Öffnen zu gewährleisten.

Bauseits durchzuführende Arbeiten
Die Schachtdeckelkonstruktion ist nicht tagwasserdicht, daher ist für eine ausreichende Entwässerung des Schachtes bauseits zu sorgen.
Die Grabungsarbeiten und die fach- und normgerechte Montage der Konstruktion sowie die Wannenbefüllung müssen ebenfalls bauseits erfolgen. Die elektrischen Anschlüsse sind von einem konzessionierten Elektrounternehmen durchzuführen.
Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes (Belastung 400kN) sowie entsprechende Drainagierung ist bauseits zu sorgen.


Hauptverteiler

  • Das Gehäuse aus vulkanisiertem, selbstverlöschendem Butyl-Kautschuk, gewährleistet höchste Betriebssicherheit.
  • Die hervorragenden Isolationseigenschaften verhindern eine temperaturbedingte Kondenswasserbildung.
  • Das Gummimaterial ist beständig gegen Umwelteinflüsse und durch seine Alterungsbeständigkeit extrem lange haltbar
  • Das Sicherungsmaterial wird unter schlagfesten, aufklappbaren Makrolonabdeckungen spritzwassergeschützt eingebaut.
  • 4/Wandbefestigungen, vom übrigen Verdrahtungsraum abgeschottet, gewährleisten volle Schutzisolation.
  • Die Bestückung wird nach Kundenwunsch, technischen Gegeben-heiten und Vorschriften ausgeführt.

Klemmverteiler

  • Es stehen verschiedene Gehäusegrößen, jeweils passend zu den erforderlichen Anschlusswerten, zur Verfügung.
  • Die an der Gehäuserückwand befestigten Aluschienen ermöglichen eine einfache und schnelle Befestigung am Betonschacht.

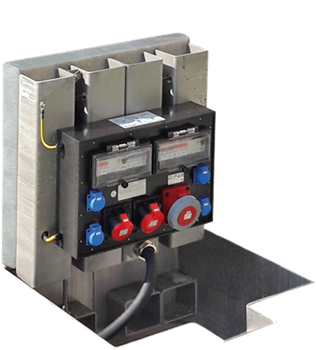

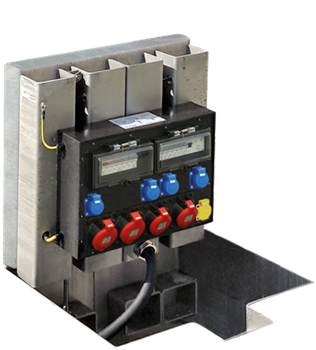

Bestückungsbeispiele
