Produktinformationen

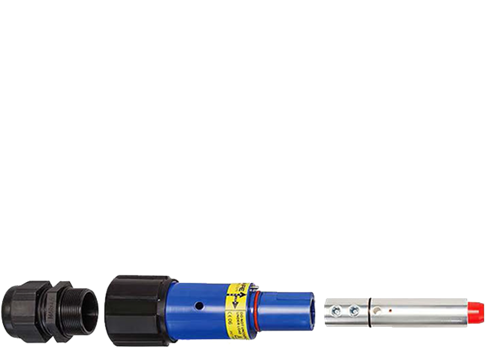

Stecker PowerSAFE Einleiter-Hochstromsteckverbindung

Hochstrombelastbarkeit
Das fortschrittliche Design der PowerSAFE Stecker erreicht durch den Einsatz der 29 Transferbrücken eine Dauerleistung von 800A*. Jede Transferbrücke erreicht 30A, wodurch sich die Gesamtleistung von 870A pro Kontakt ergibt.

*Abhängig von Umwelteinflüssen, der Wahl des Kabels etc.

Produkteigenschaften

  • Maximal 800 A Dauerstrom

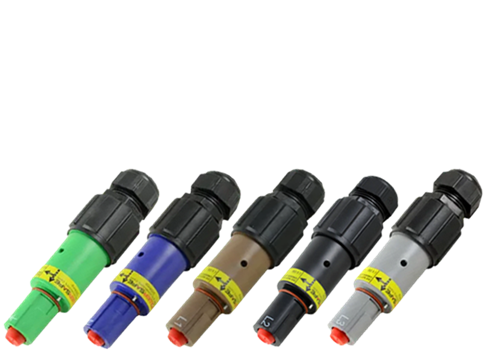

  • Farblich und mechanisch codiert, um Verbindungsfehler zu vermeiden
  • Flammwidrig nach UL94-V0
    Verriegelung (zusätzliche Federbolzen) gegen unbeabsichtigtes Trennen der Verbindung unter Last
  • Mit Finger- und Berührungsschutz für unbeabsichtigtes Berühren leitfähiger Teile bei getrennten Verbindungen (IP2X)
  • Silberbeschichtete, selbstreinigende Kontakte
  • Erhöht schlagfestes Gehäuse
  • Schutzart IP67
  • Für Kabel zwischen 25 mm² und 300 mm²
  • Selbsttätige Multipunkt-Kontaktfläche
  • Temperaturbeständige Materialien
  • Integrierte Kabelzugentlastung
  • Kabelverschraubungen mit grosszügigem Klemmbereich

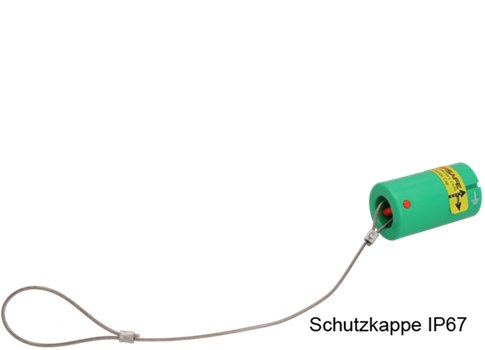

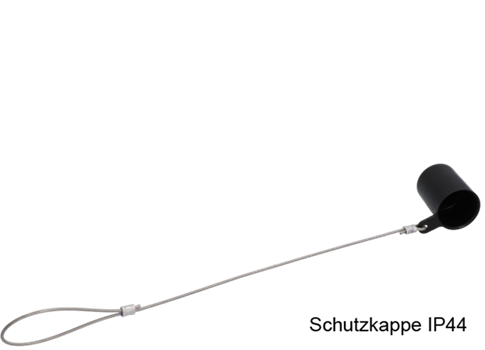

  • Gummischutzkappen schützen die Stecker im abgekoppelten Zustand vor Feuchtigkeit, Schmutz und Verschleiss (optional)
  • Kompatibel mit Powerlock
  • CE-Konform in EN 60309-1, DIN-EN 61984 und IEC 60900



Technische Daten
Anzahl der Kontakte: 1
Max. Dauerstrom: bis zu 800 A
Stoßstromfestigkeit: 75kA
Kurzschlussfestigkeit: bis zu 35,5 kA
Anschlussbereich: 25 mm² - 300 mm²

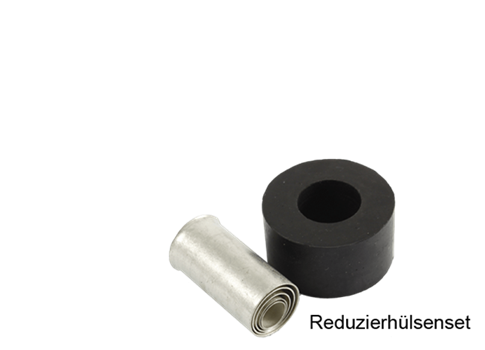

Anschlussklemmen: Schraub- oder Crimpanschluss
Stecksystem: Bajonettverschluss
Nennspannung: 1.000 VAC
Max. Nennspannung gegen Erde: 2 k VAC / 3 k VDC
Min. Durchschlagsspannung: 9.5 k VDC
Isolationswiderstand: > 5MOhm@500VDC
Schutzart: IP67
Berührungschutz leitfähige Teile: IP2X
Flammwidrigkeit: UL94-VO
Steckzyklen: > 500
Gehäusematerial: Thermoplast
Kontaktqualität: Silber
productlabel

Bestückungsbeispiele

Tabelle wird geladen...

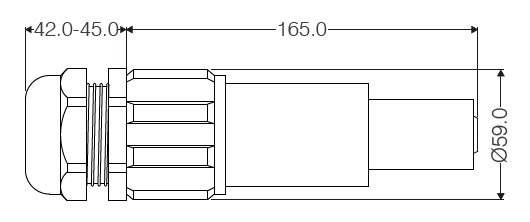

Maßzeichnungen
