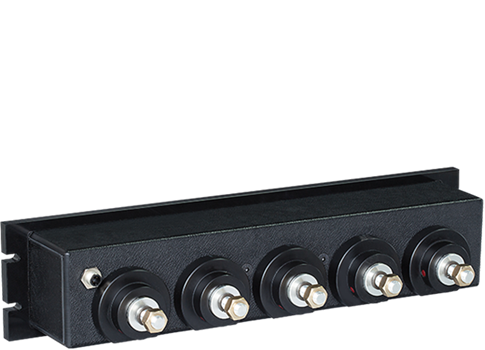

Powersafe Schaltbox

Die Powersafe Box ist eine Verbindungseinheit für den Anschluss mit Generatoren oder Netzspannung. Die Anschlüsse werden mit einpoligen Kabel gemacht. Die Reihenfolge von Verbindung und Trennung der einpoligen Kabel wird vorgegeben, um sicherzustellen, dass die Sicherheitstromkreise (N + PE) zuerst angeschlossen respektive zuletzt getrennt werden. Die codierten Verbindungen verhindern die Möglichkeit von falschen Kontaktierungen.

Funktionsbeschreibung

  • 1) Mit dem mitgeliefertem Sonderschlüssel wird durch Drehen im Uhrzeigersinn der Deckel des Erdanschlusses geöffnet. Den Hochstromstecker PE bis zum Anschlag hineinstecken und dann im Uhrzeigersinn drehen (arretieren).
  • 2) Nach dem einwandfreien Stecken des Erdleiters öffnet sich der Schutzdeckel des Neutralleiters – Nullleiter ebenfalls bis zum Anschlag hineinstecken und dann im Uhrzeigersinn drehen.
  • 3) In der weiteren Folge werden alle Polleiter L1 bis L3 in der gleichen Art und Weise mit der Schaltbox verbunden – zwingend in der richtigen Reihenfolge! Anschliessend muss mit dem Sonderschlüssel der Polleiterkontakt L3 ebenfalls verriegelt werden, im Uhrzeigersinn. L3 ist nun auch verriegelt und ungewolltes Unterbrechen der Verbindungen wird verhindert.
  • 4) Dieser Vorgang löst zwei Vorgänge aus:
    a) Es schliesst den Anschluss L3 um unbeabsichtigte Unterbrechungen unter Last zu vermeiden und verhindert des Weiteren den Zugriff auf das Gerät.
    b) Der Mikroschalter (Umschalter Funktion) schaltet ebenfalls und kann somit über einen externen Schaltschütz die Schaltbox ein oder ausschalten. (Vor- bzw. nacheilend) Mit der Anbindung dieses Schalters an die Stromverteilung kann die Last kontrolliert gesteuert werden.
  • 5) Das Entfernen und Ausstecken des Einzelleiters funktioniert in der umgekehrten Reihenfolge und Vorgehensweise: Mit dem Sonderschlüssel Schloss bei L3 öffnen und beginnend mit L3 alle Verbindungen lösen.
  • 6) Alle Schutzdeckel schliessen automatisch nach dem Entfernen der Stecker (Berührungsschutz).

Es ist in jedem Fall ausgeschlossen, dass die Leiter irrtürmlicherweise in der falschen Reihenfolge oder einzeln mit der Einheit verbunden oder ausgesteckt werden können!

Bestückungsbeispiele

Tabelle wird geladen...

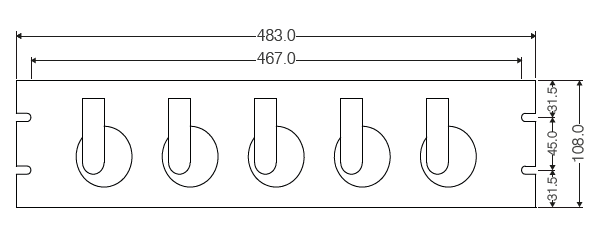

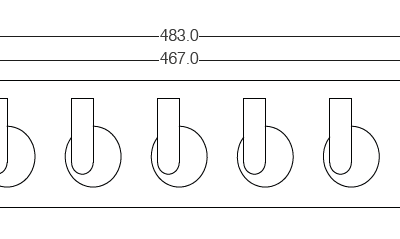

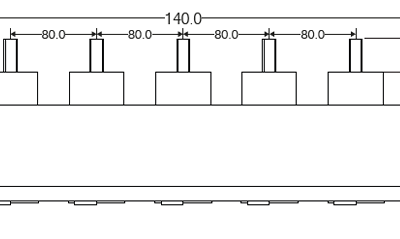

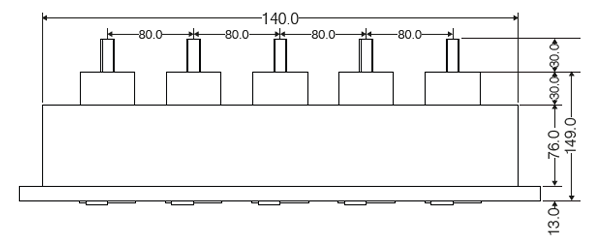

Maßzeichnungen
