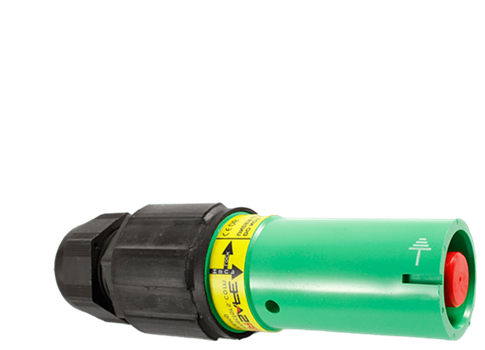

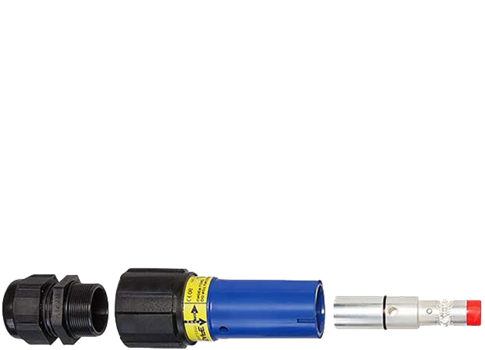

Kupplung PowerSAFE Einleiter-Hochstromsteckverbindung
Hochstrombelastbarkeit
Das fortschrittliche Design der PowerSAFE Stecker erreicht durch den Einsatz der 29 Transferbrücken eine Dauerleistung von 800A*. Jede Transferbrücke erreicht 30A, wodurch sich die Gesamtleistung von 870A pro Kontakt ergibt.
*Abhängig von Umwelteinflüssen, der Wahl des Kabels etc.
Produkteigenschaften
- Maximal 800 A Dauerstrom

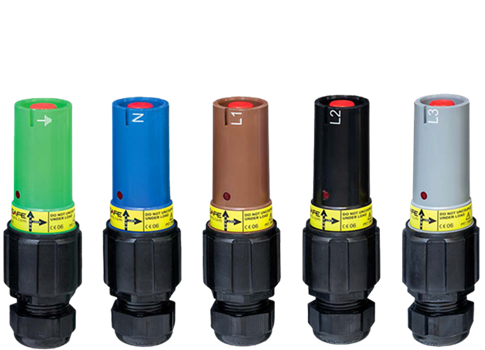

- Farblich und mechanisch codiert, um Verbindungsfehler zu vermeiden
- Flammwidrig nach UL94-V0
Verriegelung (zusätzliche Federbolzen) gegen unbeabsichtigtes Trennen der Verbindung unter Last
- Mit Finger- und Berührungsschutz für unbeabsichtigtes Berühren leitfähiger Teile bei getrennten Verbindungen (IP2X)
- Silberbeschichtete, selbstreinigende Kontakte
- Erhöht schlagfestes Gehäuse
- Schutzart IP67
- Für Kabel zwischen 25 mm² und 300 mm²
- Selbsttätige Multipunkt-Kontaktfläche
- Temperaturbeständige Materialien
- Integrierte Kabelzugentlastung
- Kabelverschraubungen mit grosszügigem Klemmbereich

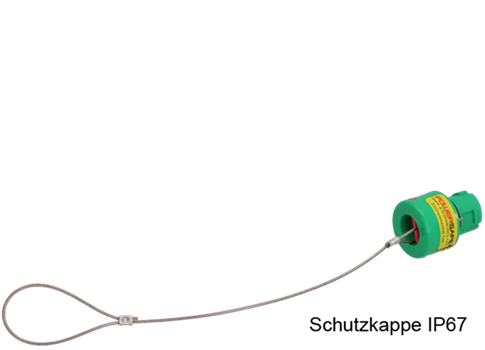

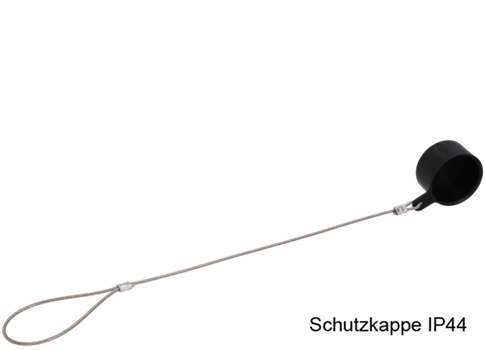

- Gummischutzkappen schützen die Stecker im abgekoppelten Zustand vor Feuchtigkeit, Schmutz und Verschleiss (optional)
- Kompatibel mit Powerlock
- CE-Konform in EN 60309-1, DIN-EN 61984 und IEC 60900
| Technische Daten |
|
| Anzahl der Kontakte: |
1 |
| Max. Dauerstrom: |
bis zu 800 A |
| Stoßstromfestigkeit: |
75kA |
| Kurzschlussfestigkeit: |
bis zu 35,5 kA |
| Anschlussbereich: |
25 mm² - 300 mm² |
| Anschlussklemmen: |
Schraub- oder Crimpanschluss |
| Stecksystem: |
Bajonettverschluss |
| Nennspannung: |
1.000 VAC |
| Max. Nennspannung gegen Erde: |
2 k VAC / 3 k VDC |
| Min. Durchschlagsspannung: |
9.5 k VDC |
| Isolationswiderstand: |
> 5MOhm@500VDC |
| Schutzart: |
IP67 |
| Berührungschutz leitfähige Teile: |
IP2X |
| Flammwidrigkeit: |
UL94-VO |
| Steckzyklen: |
> 500 |
| Gehäusematerial: |
Thermoplast |
| Kontaktqualität: |
Silber |
